Aprašymas

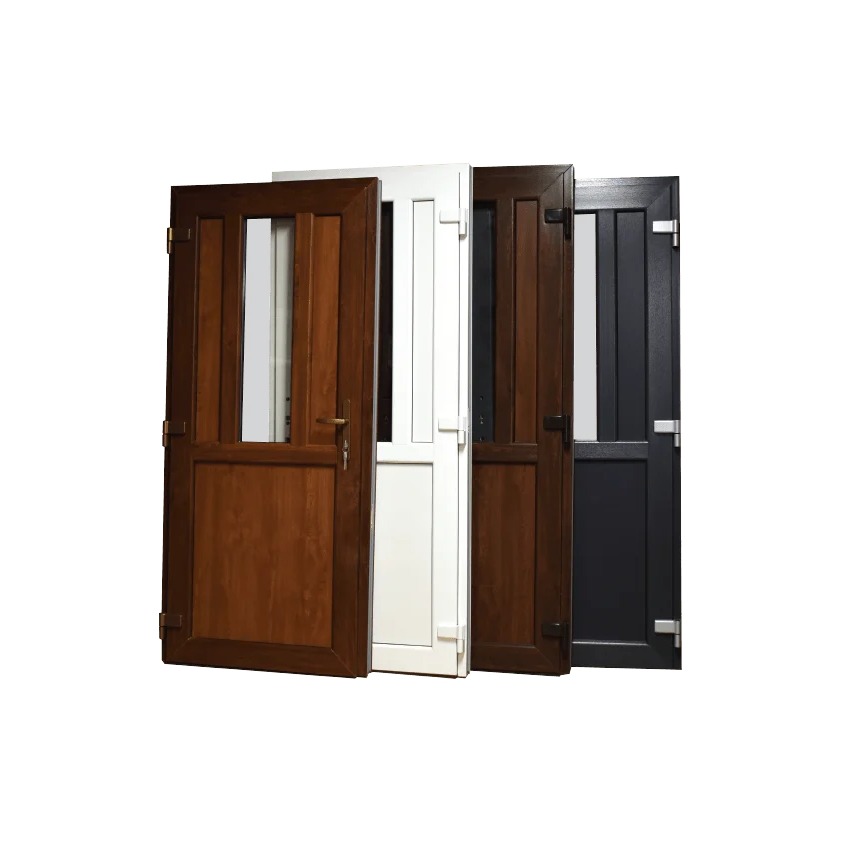

Plastikinės lauko durys DN3 – siauras stiklas viršuje, plokštė apačioje
DN3 – plastikinės (PVC) lauko durys su siauru skaidriu stiklu viršutinėje varčios dalyje ir ištisine plokšte apačioje. Tvirta 70 mm REVLIS profilių sistema, metalinis sutvirtinimas varčioje ir staktoje, daugiataškis užrakinimas ir trijų reguliuojamų vyrių sistema.
DN3 tinka tiems, kam reikia dienos šviesos pro duris, bet nenorima plataus stiklo. Siauras stiklas įleidžia šviesos, o didžiąją varčios dalį sudaro ištisinė plokštė.
Durys skirtos gyvenamųjų namų, sodo namelių, ūkinių ir pagalbinių patalpų įėjimams.
Siauras skaidrus stiklas viršutinėje dalyje
Viršutinėje varčios dalyje, per vidurį, įstatytas apie 20 cm pločio skaidrus stiklo paketas. Jis neužima viso varčios pločio – iš abiejų pusių lieka PVC plokštė.
Naudojamas toks pat 24 mm storio 4/16Ar/4TM stiklo paketas kaip ir kituose serijos modeliuose: 4 mm stiklas, 16 mm tarpas su argonu ir 4 mm stiklas su LOOK (THERMOFLOAT) danga. LOOK danga padeda sumažinti šilumos nuostolius, išlaikant aukštą šviesos pralaidumą.
Toks sprendimas duoda dvigubą naudą:
- pro duris patenka natūralios dienos šviesos;
- siauras stiklas atveria gerokai mažiau vaizdo į patalpą nei platus stiklo paketas.
Ištisinė plokštė apatinėje dalyje
Apatinę varčios dalį sudaro ištisinė plokštė. Kartu su medžio imitacijos spalvomis ji sudaro klasikinių filingo durų vaizdą.
Naudojama trisluoksnė plokštė: du PVC sluoksniai iš išorės ir XPS šerdis viduje.
- Išoriniai sluoksniai – 1,0 mm storio PVC, baltos spalvos (RAL 9016).
- Dekoratyvinis variantas – PVC sluoksnis papildomai padengtas dekoratyvine plėvele (pagal RENOLIT ir CONTINENTAL pavyzdžius), todėl galimas platus spalvų ir struktūrų pasirinkimas.
- Vidinis sluoksnis – XPS, ekstruzinis polistirenas, uždarų ląstelių struktūros su grioveliais.
Išorėje lieka PVC, todėl plokštė išlaiko patvarumą ir tada, kai pasirinkta dekoratyvinė spalva ar medžio struktūra. XPS šerdis suteikia plokštei šiluminę izoliaciją, o uždarų ląstelių struktūra reiškia, kad medžiaga praktiškai neįgeria drėgmės.
Plokštės paviršius iš gamyklos apsaugotas plėvele. Ją rekomenduojama nuimti sumontavus duris.
Matmenys nurodomi kartu su stakta
Tai labai svarbu renkantis tinkamą dydį.
Visi produkto pasirinkime nurodyti matmenys yra išoriniai durų kartu su stakta matmenys.
Tai nėra praėjimo angos arba durų varčios matmenys.
Kokia lieka praėjimo anga?
Orientacinė laisva praėjimo anga yra:
- durų plotis − apie 14 cm;
- durų aukštis − apie 7 cm.
Praėjimo matmenys yra orientaciniai ir priklausomai nuo konkrečios konstrukcijos gali nežymiai skirtis.
Į tai verta atkreipti dėmesį, jeigu pro duris reikės nešti baldus, buitinę techniką ar kitus didelius daiktus.
70 mm REVLIS PVC profilių sistema
DN3 durims naudojama REVLIS 70 mm PVC profilių sistema. Durų konstrukcijoje naudojami skirtingi profiliai: 4 kamerų profilis durų varčiai ir 6 kamerų profilis durų staktai.
REVLIS profiliams būdingi suapvalinti staktos ir varčios kontūrai.
Profilio gamyboje naudojami kalcio ir cinko stabilizatoriai – tai švino neturinti stabilizatorių sistema.
Spalvos
Standartinis profilis yra baltos spalvos. Taip pat siūlomos dekoratyvinės spalvos ir medžio imitacijos:
- Balta;
- Riešutas;
- Auksinis ąžuolas;
- Antracitas.
Kitos spalvos gaminamos pagal atskirą užsakymą.
Metalinis sutvirtinimas varčioje ir staktoje
Vienas svarbiausių DN3 konstrukcijos privalumų – metalinis sutvirtinimas ir durų varčioje, ir staktoje. Jis suteikia PVC konstrukcijai standumo ir sudaro tvirtą pagrindą vyriams, spynai bei kitai furnitūrai.
Metalas nenutraukiamas ties spyna
DN3 varčioje metalinis sutvirtinimas eina per visą varčios ilgį, taip pat ir per spynos zoną. Spynos mechanizmui reikalinga vieta išfrezuojama pačiame metaliniame profilyje, todėl metalas ties spyna nėra tiesiog nutraukiamas.
Pigesnėse ir labiau išlengvintose konstrukcijose metalinis sutvirtinimas ties spynos zona gali būti nutrauktas. DN3 šioje svarbioje konstrukcijos vietoje išlieka metalinis sutvirtinimas.
3 tvirti, trimis kryptimis reguliuojami vyriai
DN3 komplektuojamos su 3 tvirtais monolitinės konstrukcijos vyriais. Naudojamos vyrių sistemos gamintojo nurodoma apkrova – iki 120 kg. Vyriai išbandyti 200 000 atidarymo ir uždarymo ciklų.
- Sklandžiai reguliuojami trimis kryptimis – horizontaliai, vertikaliai ir keičiant durų prispaudimą prie staktos. Reguliuojant nereikia nuimti ar kelti durų varčios.
- Vyriuose naudojami 2 papildomi apsaugos nuo įsilaužimo sprendimai.
- Vyrių kokybė patvirtinta Vokietijos IFT Rosenheim instituto bandymu.
Svarbi ne tik pačių vyrių apkrova. Jie tvirtinami prie konstrukcijos, kurioje naudojamas metalinis sutvirtinimas. Tai ypač aktualu sunkesnėms PVC lauko durims.
Apsaugos nuo įsilaužimo sprendimai yra vyrių konstrukcijos savybė. Tai nereiškia, kad visoms durims suteikta konkreti sertifikuota atsparumo įsilaužimui klasė.
Daugiataškis užrakinimas
DN3 durys užrakinamos ne tik viename taške ties pagrindine spyna. Priklausomai nuo durų aukščio, mechanizmas duris fiksuoja ir prispaudžia 3–4 vietose.
Kaip teisingai užrakinti duris?
- Uždarykite duris.
- Pakelkite rankeną į viršų – aktyvuojami papildomi užrakinimo ir prispaudimo taškai.
- Užrakinkite raktu.
Veikimo principas panašus į PVC langų ir balkonų durų furnitūrą. Daugiataškis mechanizmas padeda tolygiau prispausti duris prie sandarinimo tarpinių ir padidina atsparumą bandant duris atspausti.
Aliuminio slenkstis
Durys komplektuojamos su maždaug 20 mm aukščio aliuminio slenksčiu. Žemas slenkstis sudaro mažesnį aukščio barjerą kasdien vaikštant pro duris.
Standartinės DN3 durys atsidaro į lauką
Standartinės sandėlyje siūlomos DN3 durys atsidaro į lauką. Jeigu reikalingos į vidų atsidarančios durys, jas galime pagaminti pagal individualų užsakymą.
Durų atidarymo kryptį konkrečiame objekte reikia pasirinkti atsižvelgiant į projektinius, evakuacijos ir priešgaisrinės saugos reikalavimus.
Gaminame ir pagal individualius matmenis
Jeigu standartinis dydis netinka, plastikines lauko duris galime pagaminti pagal individualius matmenis. Galima pasirinkti ne tik kitus matmenis, bet ir į vidų atsidarančią konstrukciją bei kitus gamybos variantus.
Individualių durų gamybos terminas yra ilgesnis nei sandėlyje esančių standartinių gaminių.
Komplektacija
Į DN3 komplektą įeina:
- PVC durys su stakta;
- metalinis sutvirtinimas varčioje ir staktoje;
- siauras skaidrus stiklo paketas;
- apatinė plokštė su XPS šerdimi;
- daugiataškis užrakinimo mechanizmas;
- spyna;
- raktų komplektas;
- kokybiškos metalinės rankenos;
- 3 tvirti, trimis kryptimis reguliuojami vyriai;
- aliuminio slenkstis.
Tvirtinimo elementai ir apvadai į komplektą neįeina.
Tvirtinimo elementus reikia parinkti pagal sienos konstrukciją ir pasirinktą montavimo būdą.
Techninės charakteristikos
| Produkto tipas | Plastikinės (PVC) lauko durys su siauru stiklu |
|---|---|
| Modelis | DN3 |
| Varčios sandara | Siauras stiklas viršuje (per vidurį), plokštė apačioje |
| Profilių sistema | REVLIS |
| Sistemos gylis | 70 mm |
| Durų varčia | 4 kamerų PVC profilis |
| Durų stakta | 6 kamerų PVC profilis |
| Profilio stabilizatoriai | Kalcio ir cinko |
| Stiklas | Skaidrus |
| Stiklo paketas | 24 mm, 4/16Ar/4TM |
| Stiklo užpildas | Argonas |
| Stiklo danga | LOOK (THERMOFLOAT) |
| Stiklo plotis | Apie 20 cm |
| Stiklo vieta | Viršutinės varčios dalies viduryje |
| Plokštės sandara | Trisluoksnė: PVC + XPS + PVC |
| Plokštės išoriniai sluoksniai | 1,0 mm PVC, balta RAL 9016 |
| Dekoratyvinė danga | Laminuota plėvelė (RENOLIT, CONTINENTAL pavyzdžiai) |
| Plokštės šerdis | XPS, uždarų ląstelių struktūra su grioveliais |
| Paviršiaus apsauga | Apsauginė plėvelė |
| Metalinis sutvirtinimas | Varčioje ir staktoje |
| Varčios armavimas | 40 × 50 mm stačiakampis profilis, sienelė 2 mm |
| Staktos armavimas | 45 × 35 mm cinkuotas plienas, sienelė iki 2 mm |
| Spynos zona | Metalas nenutraukiamas, vieta išfrezuojama profilyje |
| Vyriai | 3 vnt., monolitinės konstrukcijos |
| Vyrių reguliavimas | 3 kryptimis |
| Vyrių sistemos apkrova | Iki 120 kg |
| Vyrių bandymas | 200 000 ciklų |
| Vyrių bandymų institutas | IFT Rosenheim |
| Apsauga | 2 apsaugos nuo įsilaužimo sprendimai vyriuose |
| Užrakinimas | Daugiataškis |
| Fiksavimo vietos | 3–4, priklausomai nuo durų aukščio |
| Slenkstis | Aliuminio, apie 20 mm |
| Standartinės spalvos | Balta, riešutas, auksinis ąžuolas, antracitas |
| Kitos spalvos | Pagal atskirą užsakymą |
| Standartinis atidarymas | Į lauką |
| Individualūs matmenys | Galimi |
| Matmenys produkto pasirinkime | Išoriniai durų kartu su stakta |
| Praėjimo plotis | Apie 14 cm mažesnis už durų plotį |
| Praėjimo aukštis | Apie 7 cm mažesnis už durų aukštį |
| Spyna, raktai, rankenos | Komplekte |
| Tvirtinimo elementai | Neįeina |
| Apvadai | Neįeina |
Ar DN3 duris turime vietoje?
Dalį populiariausių dydžių ir spalvų turime sandėlyje ir jas galima įsigyti iš karto.
Kitus variantus galime gauti gana greitai, tačiau konkretaus matmens ir spalvos derinio tuo metu sandėlyje gali nebūti. Jeigu durų reikia skubiai, rekomenduojame prieš užsakant pasitikslinti konkretaus varianto likutį.
Dažniausiai užduodami klausimai
Kuo skiriasi DN1, DN2, DN3 ir DN4 durys?
Konstrukcija visų keturių modelių ta pati – skiriasi tik varčios sandara:
DN1 – stiklas viršuje, PVC plokštė apačioje.
DN2 – stiklas ir viršuje, ir apačioje.
DN3 – siauras apie 20 cm pločio stiklas viršuje, plokštė apačioje.
DN4 – be stiklo, ištisinis užpildas.
Ar DN3 stiklas skaidrus?
Taip. Naudojamas skaidrus stiklo paketas.
Kokio pločio yra stiklas?
Apie 20 cm. Stiklas įstatytas viršutinės varčios dalies viduryje ir neužima viso durų pločio.
Iš ko pagaminta plokštė?
Tai trisluoksnė plokštė: iš išorės – 1,0 mm storio PVC (balta RAL 9016), viduje – XPS ekstruzinis polistirenas su uždarų ląstelių struktūra.
Dekoratyviniame variante PVC sluoksnis padengtas plėvele, todėl plokštę galima derinti prie profilio spalvos.
Ar nurodyti matmenys yra kartu su stakta?
Taip. 200 × 90 cm reiškia visų durų kartu su stakta išorinį 200 cm aukštį ir 90 cm plotį.
Kokia bus 200 × 90 cm durų praėjimo anga?
Orientacinė praėjimo anga bus apie 193 × 76 cm.
Kokio dydžio turi būti montavimo anga?
Montavimo anga turi būti šiek tiek didesnė už durų kartu su stakta išorinius matmenis, kad liktų montavimui reikalingas tarpas.
Jeigu abejojate, išmatuokite angos plotį ir aukštį keliose vietose ir atsiųskite mums matmenis.
Kaip nustatyti kairines ir dešinines duris?
Atsistokite toje pusėje, į kurią durys atsidaro.
Jeigu vyriai kairėje – durys kairinės. Jeigu vyriai dešinėje – dešininės.
Kaip teisingai užrakinti duris?
Uždarykite duris pakelkite rankeną į viršų pasukite raktą.
Ar metalas yra ir ties spyna?
Taip. Metalinis sutvirtinimas nėra nutraukiamas ties spyna – spynos vieta išfrezuojama metaliniame profilyje.
Koks metalinis sutvirtinimas naudojamas?
Varčioje – 40 × 50 mm stačiakampio profilio metalinis vamzdis, kurio sienelės storis 2 mm.
Staktoje – 45 × 35 mm išorinių matmenų cinkuoto plieno profilis, kurio sienelės storis iki 2 mm.
Ar vyriai reguliuojami?
Taip. Vyriai sklandžiai reguliuojami trimis kryptimis ir reguliuojant nereikia nuimti durų varčios.
Ar šios durys tinka laukui?
Taip. DN3 yra PVC lauko durys. PVC profilis tinkamas naudoti lauko sąlygomis, tačiau spyną, vyrius ir kitas judančias furnitūros dalis reikia periodiškai prižiūrėti.
Kokias spalvas galima pasirinkti?
Standartiškai siūlomos baltos, riešuto, auksinio ąžuolo ir antracito spalvos. Kitos spalvos gaminamos pagal atskirą užsakymą.
Ar spyna, rankenos ir raktai įeina į komplektą?
Taip.
Ar tvirtinimo elementai ir apvadai įeina?
Ne. Jie perkami atskirai.
Ar galima pagaminti pagal individualius matmenis?
Taip. Galime pagaminti pagal individualius matmenis ir, esant poreikiui, pagaminti į vidų atsidarančias duris.
Mačiau pigesnių PVC durų. Kodėl DN3 kainuoja daugiau?
Taip, rinkoje pigesnių durų yra – stebuklingai mažų kainų durų pasaulyje tikrai netrūksta.
Mes patys anksčiau esame siūlę pigesnių konstrukcijų, tačiau praktika parodė, kad pernelyg taupant metaliniam sutvirtinimui, vyriams ir kitoms svarbioms konstrukcijos dalims pradinis sutaupymas vėliau gali virsti dažnesniu reguliavimu, remontu ir papildomais rūpesčiais.
Todėl vien dėl mažiausios kainos konstrukcijos kokybės aukoti nenorime.
Mums svarbu ne tik parduoti duris – svarbu ir tai, kad po pirkimo klientui dėl jų nekiltų bereikalingų rūpesčių.
